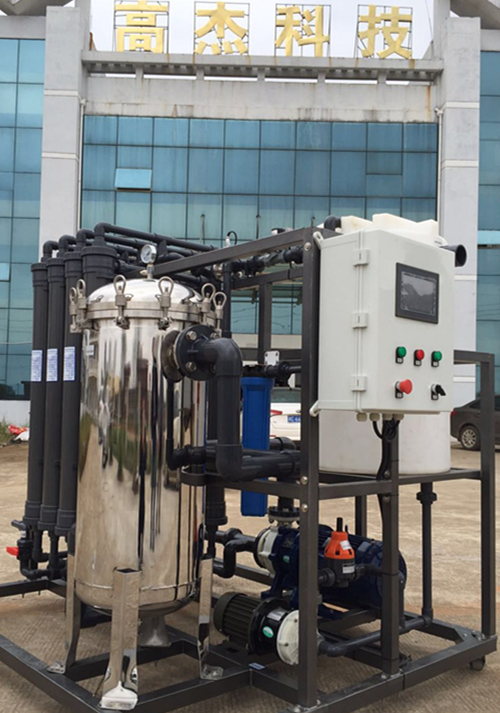

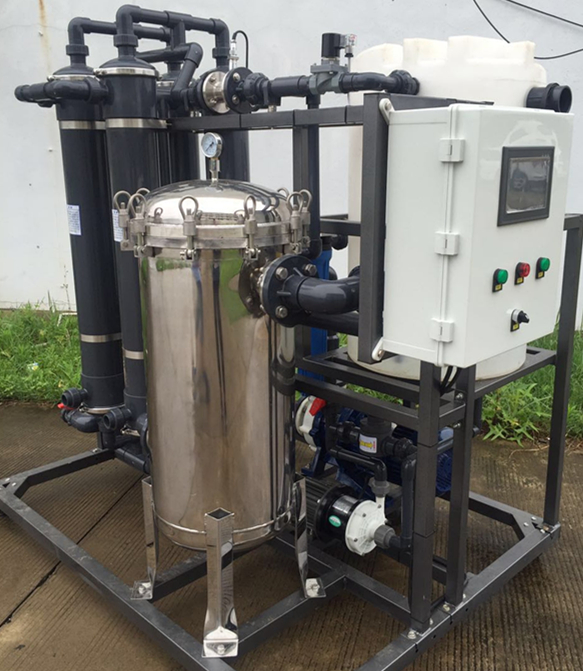

高杰UF系列电泳漆自动维护超滤机


一、基本说明

电泳漆超滤机主要功能是对电泳涂料进行超滤,控制电泳槽内电导,排放多余的离子杂质,从而控制电泳槽液稳定性。以及回收电泳工件冲洗液中的电泳涂料,降低生产成本,减少排放。本设备还可广泛用于电泳涂料超滤净化、水的过滤净化以及各种废水处理等。

电泳漆超滤机是电泳涂装线中不可缺少的关键配套设备,它的作用和特点有以下几个方面。

1)通过排放适量超滤液,可除去生产过程中带入电泳漆槽中的各种离子和多余的溶剂,降低电导率,稳定电泳漆槽液,提高电泳涂装工艺质量。

2)可冲洗回收电泳工件表面浮漆,可利用超滤水对工件进行前道冲洗,冲洗液直接回流到电泳槽,实现闭路循环水冲洗系统,达到零排放目的,避免由于带有漆的废水直接排放而造成的环境污染,回收后的电泳漆可直接再利用,从而节省电泳涂料的消耗量,使企业节约10-15%的电泳漆购置费。

3)由于电泳漆属于带粘性的有机高分子胶体物质,极易堵塞超滤管,以往设备厂家生产的超滤机虽然有些也具有反冲洗功能,但是操作阀门多,都是靠操作工人频繁转换开关进行反冲洗操作,极其繁琐,造成反洗不及时,堵塞超滤管,影响设备使用,造成电泳线上超滤机是最难维护的设备,本公司设计的自动反洗超滤机正好填补这一缺陷,备件选型合理,设计先进合理,配备大功率超滤泵、大流量不锈钢袋式过滤器、反冲洗水泵及过滤器、超滤水箱、电磁阀等,小型超滤机采用双时间控制器自动控制设备的反冲洗和超滤时间,及时清理堵塞超滤管的杂物,大型超滤机采用触摸屏电脑控制,可自行设定超滤量和反冲洗水量,平时操作一键完成,无繁琐的阀门转换,实现自动化超滤和清洗功能,无需人工值守,可长期稳定工作,改变传统电泳超滤机难维护的现状,实现自动维护超滤机。


二、电泳漆超滤机结构说明

一般电泳漆超滤机包括以下几个部件,(1)驱动电泳漆料流动的泵体一个,(2)对超滤膜进行保护的保安过滤器一个,(3)对电泳漆和水进行分离的超滤膜组件一组,(4)机架、配件,如管路和阀门等等。

GJ-UF电泳漆超滤机的主要部件有:

部件 型号

GJ-UF250

GJ-UF500

GJ-UF1000/GJ-UF1200

超滤磁力泵

1.5KW/380V

3KW/380V

5KW/380V

超滤管

2W145L

4W145L

8W145L4W350L

不锈钢袋式过滤器

104*410(过滤袋)

180*410(过滤袋)

180*810(过滤袋)

反洗过滤器

10PP

20PP

20PP*2

反冲洗磁力泵

370W

550W

750W

超滤水箱

40L

80L

160L

电磁阀

防腐电磁阀1

防腐电磁阀1

防腐电磁阀1

流量计

1600L/H塑料流量计

LWGY-20涡轮电子流量计


LWGY-25涡轮电子流量计

控制柜

时间控制箱

电脑控制箱

电脑控制箱

以及机架、配件,如管路和阀门等等,另有GJ-UF2400型号超滤机由8W350L超滤管组成,具体配件请咨询我公司。

三、工艺说明

电泳漆超滤是一种特殊形式的超滤过程,由于电泳漆中固含量较高,超滤采用大流量运行,大错流过滤。

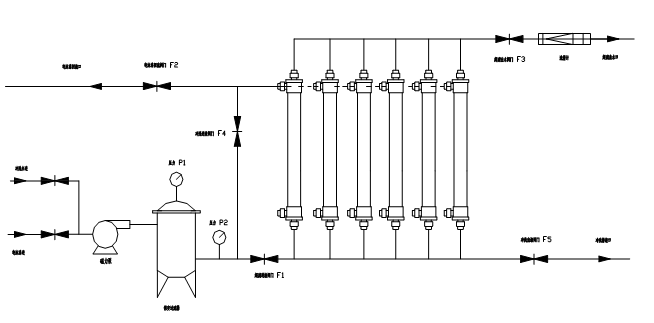

以下是超滤机工艺过程图

四、操作说明

除磁力泵、电泳漆过滤器、反冲洗过滤器、超滤膜外,本超滤机只有电泳漆进出漆阀、反冲洗节流阀、引水阀几个阀门。

在进行超滤时, 完全打开电泳漆进出水阀门,开启控制箱电源开关即可(不要在未开启进出水阀的情况下开启电源开关),停止超滤时只要关闭控制箱上电源开关即可,对于长时间不使用超滤机的情况下,需要关闭进出漆阀门,防止泄漏,短时间不进行超滤工作可以不用关闭进出漆阀门,本自动超滤机具有防止回流作用,保证超滤管不会缺水干枯。

当超滤机第一次使用时,需设定反冲洗时间,一般反洗时间设定为60-90S,超滤时间为20-60M,也就是20-60分钟冲洗60-90秒;设定反洗流量,出厂一般已经设定好了,但是由于平时使用反洗流量可能会变小,需不定期调整反冲洗节流阀,控制反冲洗流量,一般反冲洗流量按每支膜管标准超滤量的2-4倍出水量设定,比如两支145L膜的超滤机,反冲洗流量一般设定在600-1200L/H,反冲流量的大小对超滤管的使用寿命有直接关系,太小容易堵塞超滤管,太大的话容易造成超滤管破裂。


注意:在超滤过程中,如果超滤流量变小,请分析造成超滤流量变小的主要原因。

(1)可能是是袋式过滤器堵塞,使流入超滤膜的电泳漆量变少,流速变慢,从而使超滤出液变少,请及时更换或清洗过滤袋。

(2)可能是平时反冲洗流量太小,造成超滤膜表面堵塞。可以调整反冲洗节流阀增加反冲洗流量,适当增加控制箱上的反冲洗时间,减少超滤时间以增大反冲洗量。

五、注意事项

1、本超滤机使用380V单相交流电磁力驱动水泵,接通电源后观察水泵运转情况,电机空转时间不易过长,过长时间空转会造成泵头磨损,第一次使用时需检查电机是否反转,否则会影响超滤机正常使用。

2、更换超滤膜时,须将超滤膜两头和侧上三个连接口的三个密封圈取开,以保持管道和超滤管接口处畅通(本机已取开密封圈并已经试过机)。

3、对于粘度较大的电泳漆,如黑色环氧电泳漆,由于粘度大,容易堵塞过保护过滤器中的滤袋,建议使用目数为180目或200目的滤布制作的滤袋替代现有的滤袋,以防堵塞。如超滤透明电泳漆可使用本机配置的滤袋15-20微米滤袋。

4、初次开机时,请给超滤水箱注满纯净水,开启进出漆阀门,开启引水阀门,充分引水后再开启电源开关,排除空气后,泵的进液量和超滤出液量、工作压力等就会稳定。一般情况下,保安过滤器的工作压力为0.12-0.2Mpa左右,(初次使用时,可能会更低),超滤膜进口压力在正常压力时,电机运转声音正常,超滤液流出平稳。

5、引水启动正常后,可以进行电泳漆超滤。在初次超滤使用时,超滤液流量一般比设计流量大。不同性质的电泳漆涂料,超滤表现会有所不同。但是,请注意在超滤过程中,不可人为关小电泳漆出漆阀门来提高超滤膜工作压力,来提高超滤出液量,往往会加速超滤膜的污染堵塞和破裂,降低超滤管寿命。

6、超滤膜需要一直保湿处理,超滤膜脱水可能造成膜通水能力全部失去,超滤膜报废。因此请务必保持超滤膜中的水份,长时间不使用需关闭进出漆阀,并且设备需检查是否存在泄漏,防止超滤管干枯。

7、在对电泳漆进行超滤时,电泳漆涂料通过超滤器而循环回电泳槽,而超滤透过液用作为工位冲洗水,冲洗水流回电泳槽。通过电泳漆超滤设备,从电泳漆中分离出冲洗工件的水,使电泳槽没有增加多余水量,实现电泳漆涂料封闭循环,电泳过程无污水排放,达到清洁生产。

注:此超滤机为高杰公司专利产品,请勿模仿,违者必究!
